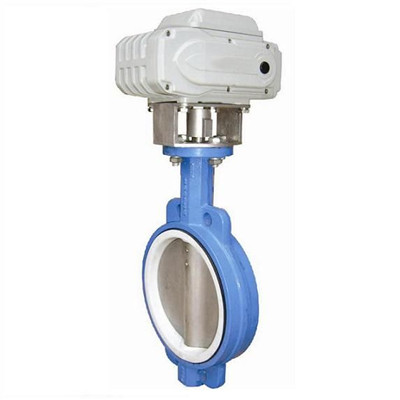

电动软密封蝶阀

电动软密封蝶阀点击查看大图
简短描述
 型号: D971X    点击数: 492
该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
标签:
上一篇: 气动对夹蝶阀

电动软密封蝶阀的主要功能规格

 该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

特点


1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

主要参数


公称通径DNmm) 502000 501600
公称压力PNMPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCBQT450-10HT200HT250
蝶板 WCBQT450-10HT200HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸                  单位:mm

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-Фd DO n-Фd DO n-Фd
50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22 295 8-22
250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39
1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
