篮式过滤器

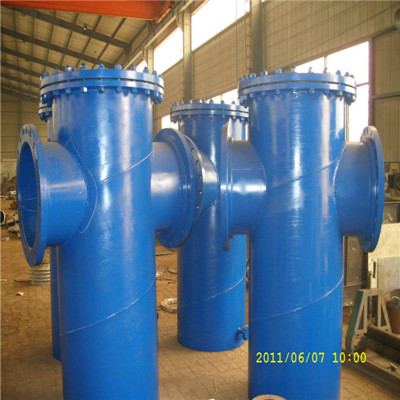

篮式过滤器 点击查看大图
简短描述
 型号: YG07    点击数: 705
蓝式过滤器用油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．
询盘分享
标签:

篮式过滤器的主要功能规格

概述

蓝式过滤器用油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样。

工作原理

管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时打开壳盖清理滤网即可。

◆直通篮式过滤器产品特点

1、标准不锈钢过滤网，孔径为Φ3～6，孔径数目可选择

2、可选项压力表连接，盖上凸合面钻有螺纹孔以便安装压力表

3、流来面积大、故压力损失小


◆直通篮式过滤器主要零件部件材料

零件名称 材料
阀体 碳钢、不锈钢
滤网盖 碳钢、不锈钢
滤芯网 不锈钢
垫片 金属石墨

产品代号YG07
公称直径DN 安装尺寸（mm）
D L H1 H2 H W(英寸)
25 108 220 80 150 420 R1/2
32 108 220 80 150 420 R1/2
40 133 280 110 160 500 R1/2
50 133 280 110 160 500 R1/2
65 133 330 130 210 650 R1/2
80 159 340 130 240 700 R1/2
100 219 420 150 290 850 R3/4
125 273 480 170 350 1000 R3/4
150 273 500 170 400 1140 R3/4
200 325 560 220 500 1450 R3/4
250 377 660 310 550 1680 R3/4
300 426 750 400 750 2010 R3/4
350 478 800 400 750 2200 R3/4
400 550 840 410 850 2500 R3/4
