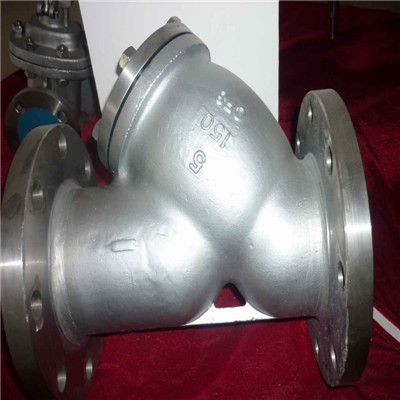

美标Y型过滤器

美标Y型过滤器点击查看大图
简短描述
 型号: SH41W    点击数: 809
标签:
上一篇: 德标Y型过滤器

美标Y型过滤器的主要功能规格

美标Y型过滤器概述:

美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。通流快速,故压力损失小,抗污性强,排渣方便。

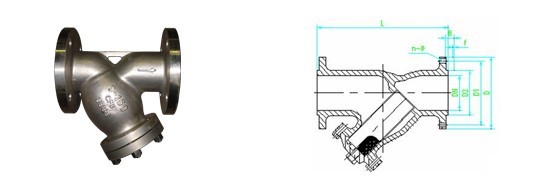

压力级 公称通径DN 尺寸/mm










150lb
/in /mm L D D1 D2 B f n.-φ
1/2 15 142 89 60.5 35 10 1.6 4-φ15
3/4 20 142 98 70 43 11 1.6 4-φ15
1 25 160 108 79.5 51 12 1.6 4-φ15
1-1/4 32 180 117 89 64 13 1.6 4-φ15
1-1/2 40 200 127 98.5 73 15 1.6 4-φ15
2 50 203 152 120.5 92 16 1.6 4-φ19
2-1/2 65 216 178 139.5 105 18 1.6 4-φ19
3 80 241 190 152.5 127 19 1.6 4-φ19
4 100 292 229 190.5 157 24 1.6 8-φ19
5 125 358 254 216 186 24 1.6 8-φ22
6 150 406 279 241.5 216 26 1.6 8-φ22
8 200 495 343 298.5 270 29 1.6 8-φ22
10 250 622 406 362 324 31 1.6 12-φ25
12 300 699 483 432 381 32 1.6 12-φ25
14 350 787 535 476 413 35 1.6 12-φ29.5
16 400 914 600 540 470 37 1.6 16-φ29.5
18 450 978 635 578 5335 40 1.6 16-φ32.5
20 500 978 700 635 584 43 1.6 20-φ32.5
24 600 1295 815 7495 692 48 1.6 20-φ35.5


压力级 公称通径DN 尺寸/mm







300lb
/in L D D1 D2 B f n.-φ
1/2” 165 95 66.5 35 16 1.6 4-φ15
3/4” 165 117 82.5 43 16 1.6 4-φ19
1” 190 124 89 51 18 1.6 4-φ19
1-1/4” 190 133 98.5 64 19 1.6 4-φ19
1-1/2” 229 156 114.5 73 21 1.6 4-φ19
2” 267 165 127 92 23 1.6 8-φ19
2-1/2” 292 190 149 105 26 1.6 8-φ22
3” 318 210 168.5 127 29 1.6 8-φ22
4’ 356 254 200 157 32 1.6 8-φ22
5” 400 279 235 186 35 1.6 8-φ22
6” 445 318 270 216 37 1.6 12-φ22
8” 559 381 330 270 42 1.6 12-φ25
10” 622 444 387.5 324 47.7 1.6 16-φ29
12” 711 521 451 381 50.8 1.6 16-φ32
