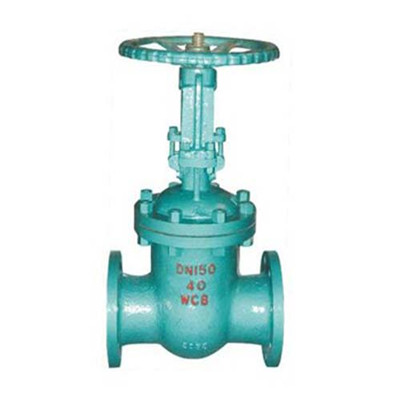

真空隔离闸阀

点击查看大图

简短描述

型号: NKZ41H 点击数: 584

本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

询盘分享

标签:

上一篇: 气动带手动楔式闸阀
下一篇: 快速排污阀(蒸汽锅炉用阀门)

真空隔离闸阀的主要功能规格

本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

结构特点

1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

试验压力

公称压力 PN/MPa Nominal pressure	试验压力/MPa Seal test
公称压力 PN/MPa Nominal pressure	壳体强度试验 Shell strength	上密封试验 Back seal test	密封试验 Seat test
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

使用范围

产品类型 Product type	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空气 Water，Steam，Air	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空气 Water，Steam，Air	≤550

主要零件材料

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Yokenut	填料 Parking	紧固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金钢 H：alloy steel	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	优质碳钢 High-grade carbon steel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	铬钼钢 Cr.Mo steel	20CrlMo1VA 38CrMoAlA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	铬钼钢 Cr.Mo steel

主要尺寸及重量

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connecting dimensions									阀门重量 /kg Valve weight	附法兰尺寸/mm Additional flange’s dimensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	阀门重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3
