波纹管截止阀

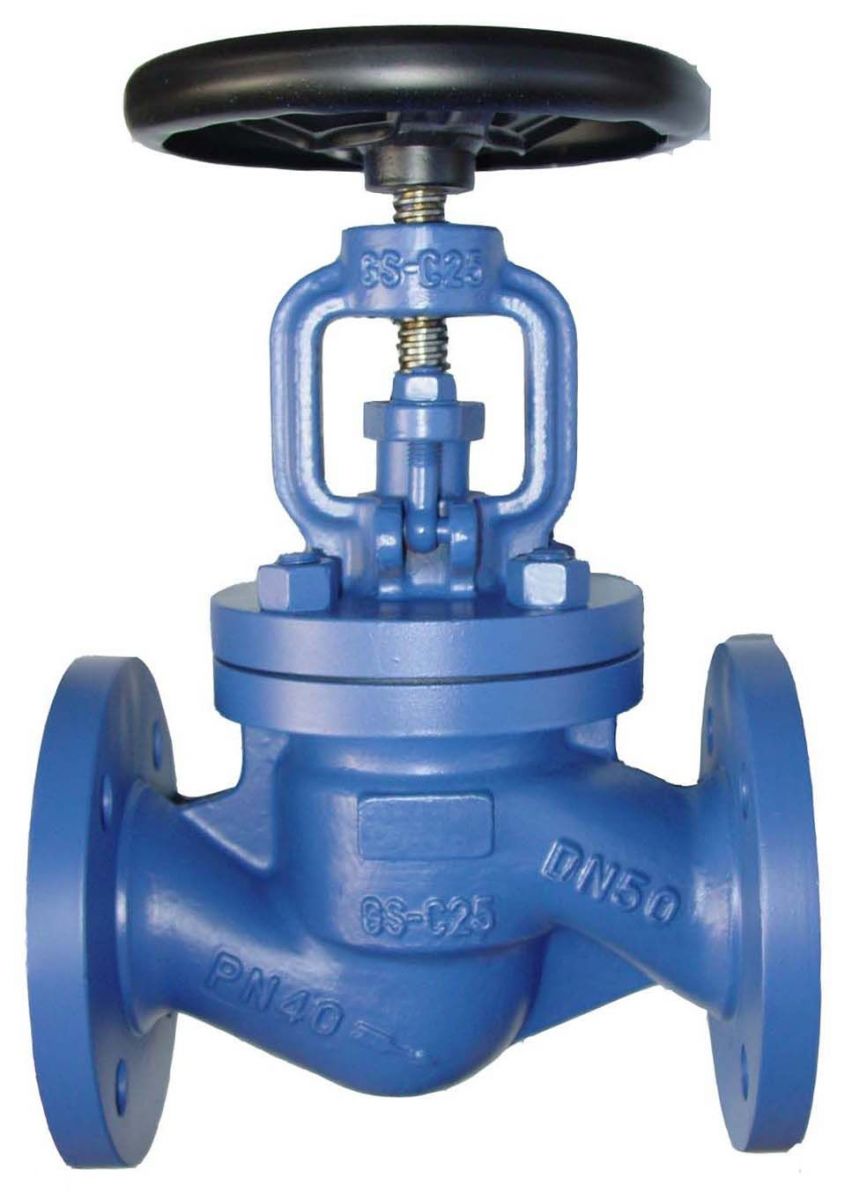

波纹管截止阀 点击查看大图
关键规格/功能
 型号: WJ41H    点击数: 611
询盘分享
标签:
上一篇: 电动截止阀
下一篇: 美标焊接截止阀

详细信息

WJ41H波纹管截止阀详细信息：

波纹管截止阀是指安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

蒸汽波纹管截止阀工作原理：

蒸汽波纹管截止阀引进国外先进技术，采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，在高温情况下，阀杆不与介质接触，保证阀杆的零泄漏。

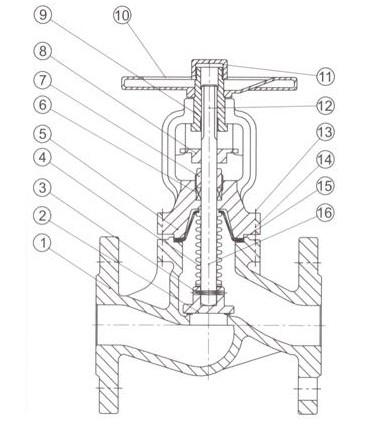

波纹管截止阀主要零部件材质：


序号NO. 名称part name 材质material
1 阀体body WCB、F304、F316
2 阀瓣disc 2CR13、F304、F316
3 轴销hinge pin F304、F316
4 波纹管组件bellows combination F304、F316L
5 阀盖bonnet WCB、F304、F316
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、F304、F316


波纹管截止阀WJ41H-16

压力等级
pressure		 PN16
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4.5 4.8 5.5 7.8 9.5 12.7 18.6 23.5 39.5 56.8 76.1 115 237.2 399.5
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

波纹管截止阀WJ41H-25

压力等级
pressure		 PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4.5 4.8 5.5 8 9.8 13 19.2 24.3 43.7 57.9 81.6 137 288.1 420
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

波纹管截止阀WJ41H-40

压力等级
pressure		 PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 140 140 140 160 180 180 200 250 300 350 350 450 520 520
重量(kg)Weight 4.5 4.8 5.5 8.3 10.5 13.6 20.5 25.6 46.1 61.2 85 159 308.5 445
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145
