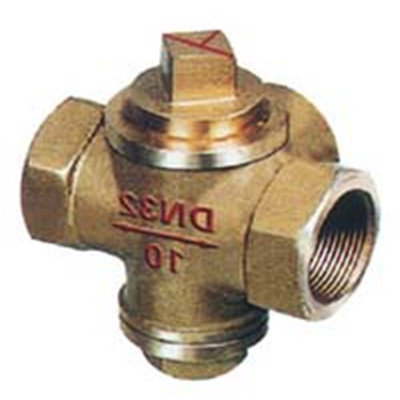

三通内螺纹全铜旋塞阀

三通内螺纹全铜旋塞阀点击查看大图
简短描述
 型号: X16W-1.0T    点击数: 510
旋塞阀是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为水、油、汽,无脉 动工作压力。介质温度≤100℃,公称压力为0.6、1.0、1.6MPa。
标签:

三通内螺纹全铜旋塞阀的主要功能规格

三通内螺纹全铜旋塞阀





零件名称
阀体、塞子 填料 适用介质 工作温度(℃)
材料 铸铜 油浸石棉盘根 水、蒸汽、油品 ≤100



公称通径
DN
管螺纹
G
L H
PN6 PN10 PN16 PN6 PN10 PN16
15 1/2 70 70 70 78 78 78
25 1 100 100 100 123 123 123
32 11/4 120 120 120 150 150 150
40 11/2 130 130 130 160 160 160
50 2 143 143 143 186 186 186

说明:该阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为水、油、汽,无脉
动工作压力。介质温度≤100℃,公称压力为0.61.01.6MPa
