微阻缓闭止回阀

微阻缓闭止回阀点击查看大图
简短描述
 型号: HH44X    点击数: 1130
标签:

微阻缓闭止回阀的主要功能规格

【产品介绍】

HH44X微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行。

【产品特点】

1、采用液压缓闭机构
2、具有阀瓣轻、开度大、节电效果显著,
3、流体阻力小,水锤消除机构设计新颖,
4、密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。


【执行标准】

设计规范:GB/T 12233
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验与检验:JB/T 9092,GB/T13927
压力-温度:GB/T 9131
产品标识:GB/T 12220

【产品型号】


材质 型号
HT200 HH44H/X-10,HH44H/X-16
WCB HH44H/X-16C,HH44H/X-25

微阻缓闭止回阀 主要零部件材料

零件名称 阀体、阀盖 阀瓣 阀轴
材料 灰铸铁 橡胶组合件 不锈钢

微阻缓闭止回阀主要外形尺寸

通径 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100 1300 1400 1500
H 300 300 320 354 350 380 500 580 670 730 820 920 950 1100 1200 1550 1700
B 220 270 290 300 320 340 410 450 550 580 630 700 800 900 990 1120 1300

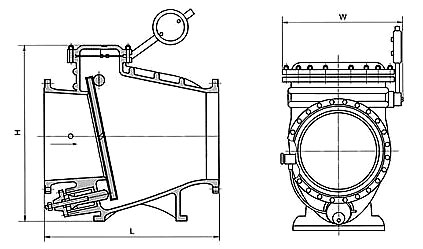

 【结构图片】
