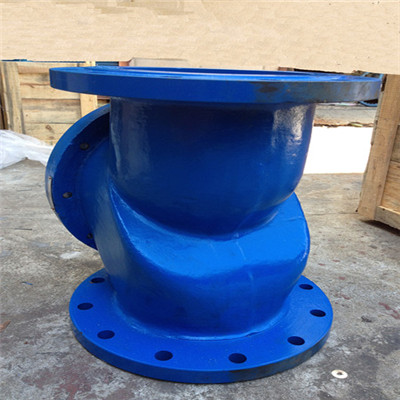

橡胶瓣止回阀
橡胶瓣止回阀的主要功能规格
HC44X橡胶瓣止回阀概述
该阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
HC44X橡胶瓣止回阀主要技术参数 ：
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体试验压力(Mpa) | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.1 | 1.76 |
| 适用温度℃ |
<80 |
|
| 适用介质 |
清水、油品 |
|
HC44X橡胶瓣止回阀主要零件材料 ：
| 阀体、阀盖 | 灰铸铁、碳刚 |
| 阀瓣 | 橡胶组合件 |
| 弹簧 | 不锈刚 |
HC44X橡胶瓣止回阀主要外形尺寸 ：
| 公称通径(DN) | L | H |
| 40 | 165 | 180 |
| 50 | 200 | 190 |
| 65 | 215 | 210 |
| 80 | 240 | 230 |
| 100 | 290 | 250 |
| 125 | 330 | 280 |
| 150 | 355 | 315 |
| 200 | 500 | 370 |
| 250 | 620 | 430 |
| 300 | 700 | 475 |
| 350 | 785 | 550 |
| 400 | 915 | 600 |
