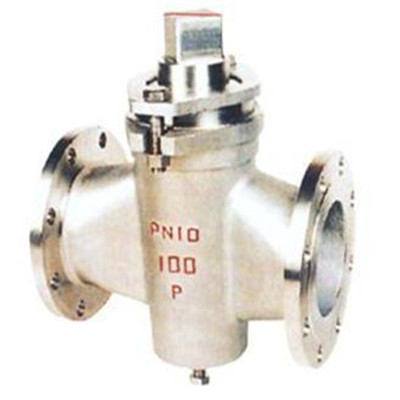

二通不锈钢旋塞阀

二通不锈钢旋塞阀点击查看大图
简短描述
 型号: X43W    点击数: 511
旋塞阀是用带通孔的旋塞做为启闭件,通过旋塞的旋动实现关闭的阀门,具有密封性能好,使用寿命长,具有进出端同时密封的优点
标签:

二通不锈钢旋塞阀的主要功能规格


X43W-1.0P/R二通不锈钢旋塞阀型号压力介质

型号 公称压力
PNMPa
试验压力PSMPa 适用介质 工作温度(℃)
壳体 密封
X43W-1.0P 1.0 1.5 1.1 硝酸类 ≤250
X43W-1.0R 1.0 1.5 1.1 醋酸类 -20~150

X43W-1.0P/R二通不锈钢旋塞阀型号尺寸

型号 公称通径
DNmm
尺寸(mm
L D D1 D2 f b z-φd s h H
X43W-1.0P
X43W-1.0R
15 80 95 65 45 2 14 4-φ14 14 26 99
20 90 105 75 55 2 16 4-φ14 14 34 124
25 110 115 85 65 2 16 4-φ14 17 38 133
32 115 135 100 78 2 18 4-φ18 18 45 152
40 150 145 110 85 3 18 4-φ18 26 55 212
50 170 160 125 100 3 20 4-φ18 28 74 260
65 220 180 145 120 3 20 4-φ18 32 82 295
80 250 195 160 135 3 22 4-φ18 40 95 327
100 300 215 180 155 3 26 8-φ18 45 135 425
125 350 245 210 185 3 24 8-φ18 54 154 482
150 400 280 240 210 3 24 8-φ23 62 172 512
200 450 335 295 265 3 24 8-φ23 75 195 605
250 530 390 350 320 3 28 12-φ23 85 230 660
300 580 440 400 368 3 30 12-φ23 100 263 760
