二通铸钢旋塞阀

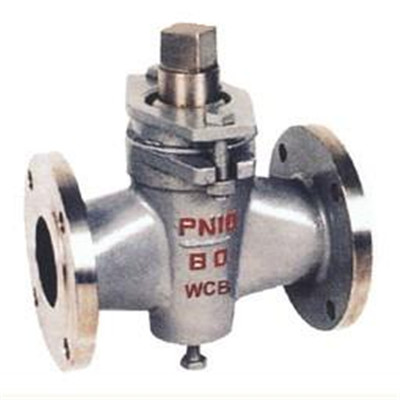

二通铸钢旋塞阀 点击查看大图
简短描述
 型号: X43W-1.0C    点击数: 558
旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有密封性能好，使用寿命长，具有进出端同时密封的优点。衬里旋塞基本类型有两种：X44系列三通旋塞阀和X43系列三通旋塞阀。
询盘分享
标签:
上一篇: 二通不锈钢旋塞阀
下一篇: 二通铸铁旋塞阀

二通铸钢旋塞阀的主要功能规格


旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有密封性能好，使用寿命长，具有进出端同时密封的优点。衬里旋塞基本类型有两种：X44系列三通旋塞阀和X43系列三通旋塞阀。

一、旋塞阀结构特点

1、旋塞阀阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。 2、旋塞阀双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
3、旋塞阀塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。
4、旋塞阀整个密封过程可近似认为与管道内压力无关。
5、旋塞阀PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。

二、旋塞阀设计规范

遵循GB/T12240，API 599，API 6D标准   三、驱动方式     手动、蜗轮传动、电动

X43W-1.0C二通铸钢旋塞阀型号压力介质

型号 公称压力
PN（MPa）		 试验压力PS（MPa） 适用介质 工作温度（℃）
壳体 密封
X43W-1.0C 1.0 1.5 1.1 煤气、油品 ≤200

X43W-1.0C二通铸钢旋塞阀型号尺寸

型号 公称通径
DN（mm）		 尺寸（mm）
L D D1 D2 f b z-φd □s h H
X43W-1.0C 15 80 95 65 45 2 14 4-φ14 14 26 99
20 90 105 75 55 2 16 4-φ14 14 34 124
25 110 115 85 65 2 16 4-φ14 17 38 133
32 115 135 100 78 2 18 4-φ18 18 45 152
40 150 145 110 85 3 18 4-φ18 26 55 212
50 170 160 125 100 3 20 4-φ18 28 74 260
65 220 180 145 120 3 20 4-φ18 32 82 295
80 250 195 160 135 3 22 4-φ18 40 95 327
100 300 215 180 155 3 26 8-φ18 45 135 425
125 350 245 210 185 3 24 8-φ18 54 154 482
150 400 280 240 210 3 24 8-φ23 62 172 512
200 450 335 295 265 3 24 8-φ23 75 195 605
250 530 390 350 320 3 28 12-φ23 85 230 660
300 580 440 400 368 3 30 12-φ23 100 263 760
