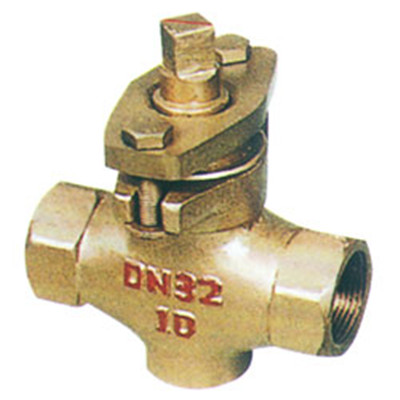

二通内螺纹全铜旋塞阀

二通内螺纹全铜旋塞阀 点击查看大图
简短描述
 型号: X13W-1.0T    点击数: 473
X13W-1.0T二通内螺纹全铜旋塞阀的适用介质:水、蒸汽、油品
标签:

二通内螺纹全铜旋塞阀的主要功能规格


X13W-1.0T二通内螺纹全铜旋塞阀






型号
公称压力
PNMPa

试验压力PSMPa
适用介质 工作温度(℃)
壳体 密封
X13W-1.0T 1.0 1.5 1.1 水、蒸汽、油品 ≤100

公称通径
DNmm
管螺纹
G
尺寸(mm
L S S1 h2 H
15 1/2 85 30 12 26 99
20 3/4 90 36 16 34 124
25 1 110 46 18 38 133
32 11/4 130 55 18 45 152
40 11/2 150 60 26 55 212
50 2 170 75 28 74 260
65 21/2 220 90 32 82 295
80 3 250 105 36 125 327
100 4 300 140 46 135 425

X13W-1.0T的主要零件材料

零件名称 阀体 塞子 填料压盖 填料
X13W-1.0T 铸铜 铸铜 铸铜 油浸石棉盘根
柔性石墨
