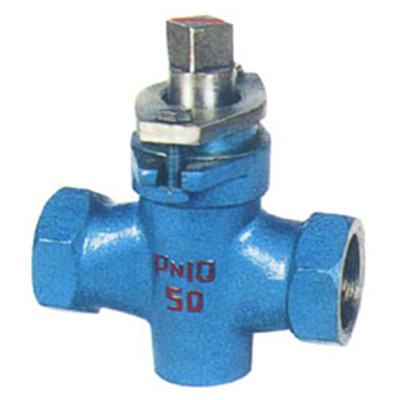

二通内螺纹不锈钢旋塞阀

二通内螺纹不锈钢旋塞阀点击查看大图
简短描述
 型号: X13W-1.0P    点击数: 463
X13W-1.0P二通内螺不锈钢旋塞阀的适用介质:硝酸、醋酸;介质温度(℃)≤250
标签:

二通内螺纹不锈钢旋塞阀的主要功能规格

X13W-1.0P二通内螺纹不锈钢旋塞阀



二通内螺纹不锈钢型号规格尺寸



型号
公称压力
PNMPa

试验压力PSMPa
适用介质 工作温度(℃)
壳体 密封
X13W-1.0P 1.0 1.5 1.1 硝酸、醋酸 ≤250

公称通径
DNmm
管螺纹
G
尺寸(mm
L S S1 h2 H
15 1/2 85 30 12 26 99
20 3/4 90 36 16 34 124
25 1 110 46 18 38 133
32 11/4 130 55 18 45 152
40 11/2 150 60 26 55 212
50 2 170 75 28 74 260
65 21/2 220 90 32 82 295
80 3 250 105 36 125 327
100 4 300 140 46 135 425

X13W-1.0P二通内螺纹不锈钢主要零件

零件名称 阀体 塞子 填料压盖 填料
X13W-1.0P 不锈钢 不锈钢 不锈钢 油浸石棉盘根
柔性石墨
