二通铸铁旋塞阀
二通铸铁旋塞阀的主要功能规格

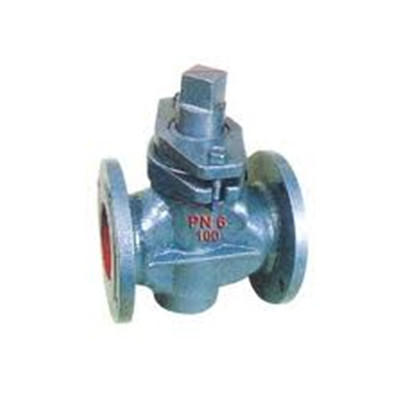

X43W-0.6二通铸铁旋塞阀
二通铸铁旋塞阀试压要求和使用温度
二通铸铁旋塞阀的型号公称通径
X43W二通铸铁旋塞阀的主要零件材料
二通铸铁旋塞阀试压要求和使用温度
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体 | 密封 | ||||
| X43W-1.0C | 0.6 | 0.9 | 0.6 | 煤气、油品 | ≤100 |
二通铸铁旋塞阀的型号公称通径
|
公称通径 DN（mm） |
尺寸（mm） | ||||
| L | D | D1 | D2 | z-φd | |
| 15 | 80 | 80 | 55 | 40 | 4╳12 |
| 20 | 90 | 90 | 65 | 50 | 4╳12 |
| 25 | 100 | 100 | 75 | 60 | 4╳12 |
| 32 | 115 | 120 | 90 | 70 | 4╳14 |
| 40 | 130 | 130 | 100 | 80 | 4╳14 |
| 50 | 145 | 140 | 110 | 90 | 4╳14 |
| 65 | 160 | 160 | 130 | 110 | 4╳14 |
| 80 | 200 | 185 | 150 | 125 | 4╳18 |
| 100 | 230 | 205 | 170 | 145 | 4╳18 |
| 125 | 250 | 235 | 200 | 175 | 8╳18 |
| 150 | 320 | 260 | 225 | 200 | 8╳18 |
| 200 | 350 | 315 | 280 | 255 | 8╳18 |
X43W二通铸铁旋塞阀的主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X43W-0.6 | 灰铸铁 | 灰铸铁 | 可锻铸铁 |
油浸石棉盘根 柔性石墨 |
